التواصل بين نظام إدارة الطاقة لتخزين الطاقة ونظام إدارة الطاقة ونظام PCS

التواصل بين تخزين الطاقة BMS و EMS

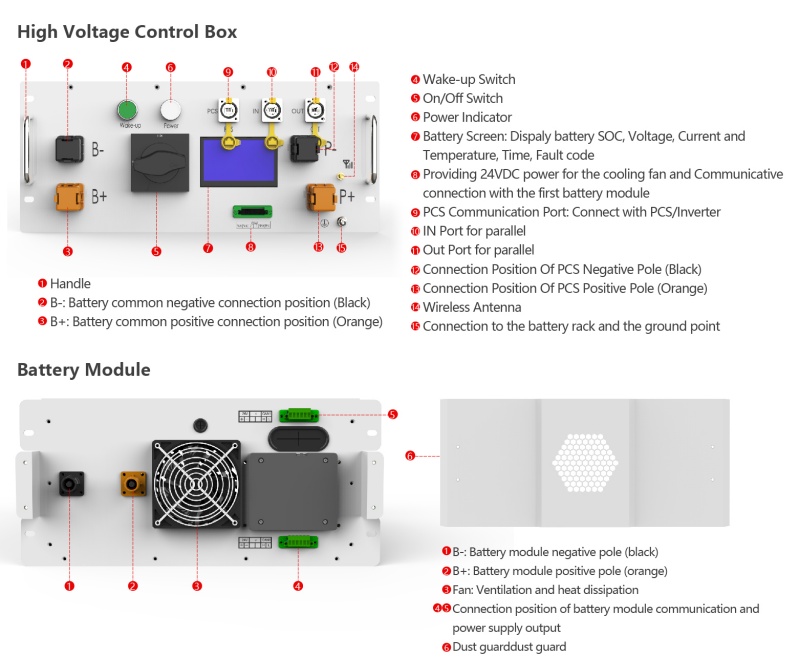

تعرض شاشة العرض الخاصة بوحدة التحكم الرئيسية (BMS) معلومات حول مجموعة بطاريات PCS بأكملها وتنقل هذه المعلومات إلى نظام المراقبة (خدمات الطوارئ الطبية) عبر إيثرنت (RJ45). تتضمن هذه المعلومات خلية البطارية, حزمة البطارية، ومعلومات مجموعة البطارية.

تحميل المعلوماتيقوم نظام إدارة البطارية (BMS) بتحميل معلومات خلية البطارية (أو المجموعة)، بما في ذلك: جهد الخلية، جهد مجموعة البطارية، تيار الشحن والتفريغ، الحد الأقصى لـ SOC للخلية، الحد الأدنى لـ SOC للخلية، الحد الأدنى لـ SOH للخلية؛ SOC لحزمة البطارية، الحد الأقصى لدرجة حرارة الخلية، الحد الأدنى لدرجة حرارة الخلية، درجة الحرارة المحيطة، بالإضافة إلى إنذارات خلل البطارية ومعلومات الحماية.

تلقي المعلومات:يستقبل نظام إدارة البطارية (BMS) معلمات تشغيل البطارية من نظام المراقبة (EMSQ)، مثل نقاط ضبط حماية الجهد والإنذار، ونقاط ضبط حماية درجة الحرارة والإنذار، ونقاط ضبط حماية SOC والإنذار.يدعم خادم إدارة BAMS بروتوكول اتصالات MODBUS، الذي يتطلب جدول نقاط بروتوكول مخصص. واجهة الاتصال هي شبكة RJ45.

التواصل بين نظام إدارة الطاقة لتخزين الطاقة ونظام PCS

بما أن وحدة PCS تتصل فقط بمجموعات بطاريات متعددة، تُجمع بيانات BMS وتُرسل إلى وحدة BAMS. الاتصال بين BAMS وPCS أحادي الاتجاه، حيث تعمل BAMS كجهاز رئيسي وPCS كجهاز تابع.

نقل معلومات BMSينقل نظام إدارة البطارية (BMS) معلومات مثل حالة البطارية ومستويات الإنذار. ويشمل ذلك أقصى شحنة (SOC) لحزمة البطارية، وأدنى شحنة (SOC)، وأقصى سعة شحن، وأقصى سعة تفريغ، ودرجة حرارة محيطة، وأدنى مستوى تفريغ (SOH). عند استلام معلومات إنذار نظام إدارة البطارية (BMS)، ينبغي على جهاز PCS اتخاذ الإجراءات الوقائية المناسبة.

واجهة الاتصال:تستخدم أنظمة PCS وBMS واجهة اتصال CAN أو RS485.

معلومات العقدة الصلبةلضمان حماية موثوقة وفي الوقت المناسب، يحتفظ نظام تخزين الطاقة بالعقد الصلبة. عندما يكتشف نظام إدارة البطارية (BMS) أن نظام البطارية قد وصل إلى حد الحماية، فإنه يرسل قيمة حد الحماية إلى وحدة التحكم بالبطارية (PCS) عبر العقدة.

(التلامس الجاف: يشبه التلامس الصلب، والفرق بينهما هو أن التلامس الصلب يُنفذ بالتحكم في الجهد، بينما يُنفذ التلامس الجاف بالتحكم في التيار. يشير التلامس الجاف أيضًا إلى تلامس سلبي، حيث لا يحتوي إلا على خرج تلامس ولا يوجد مصدر طاقة داخل دائرة التلامس. التلامس الجاف: يعني التلامس الصلب أن التلامس الصلب نفسه غير مشحون.)
