كيفية إعداد اتصال نظام إدارة البطارية (BMS) بين بطارية الليثيوم من Greensun ومحول الطاقة الهجين من Deye؟

استخدمنا ثلاثة بطاريات 51.2 فولت 100 أمبير وواحد محول هجين من داي بقدرة 10 كيلوواط للعرض التوضيحي.

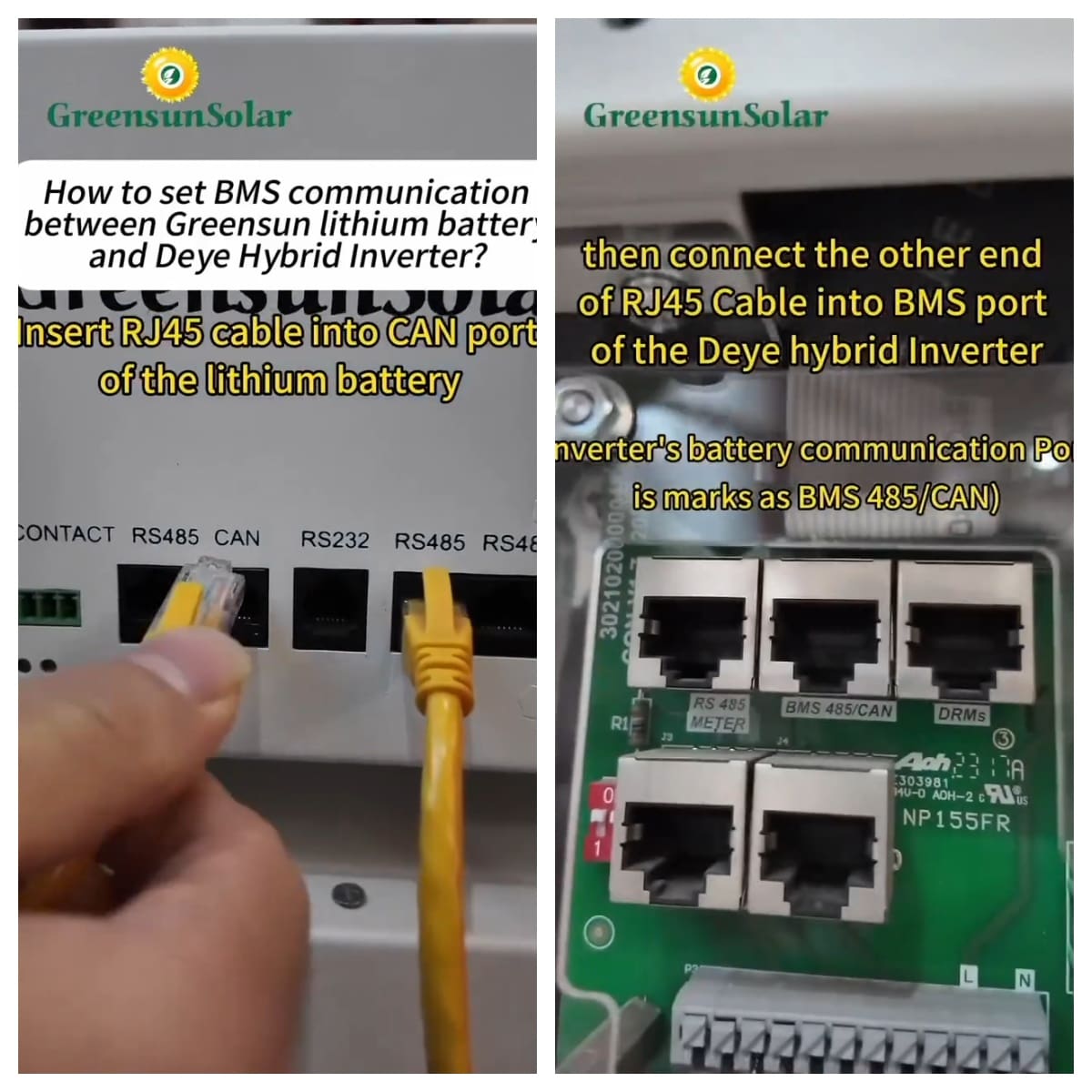

1.أدخل كابل RJ45 في منفذ CAN الخاص ببطارية الليثيوم، ثم قم بتوصيل الطرف الآخر من كابل RJ45 بمنفذ BMS الخاص بمحول Deye الهجين.

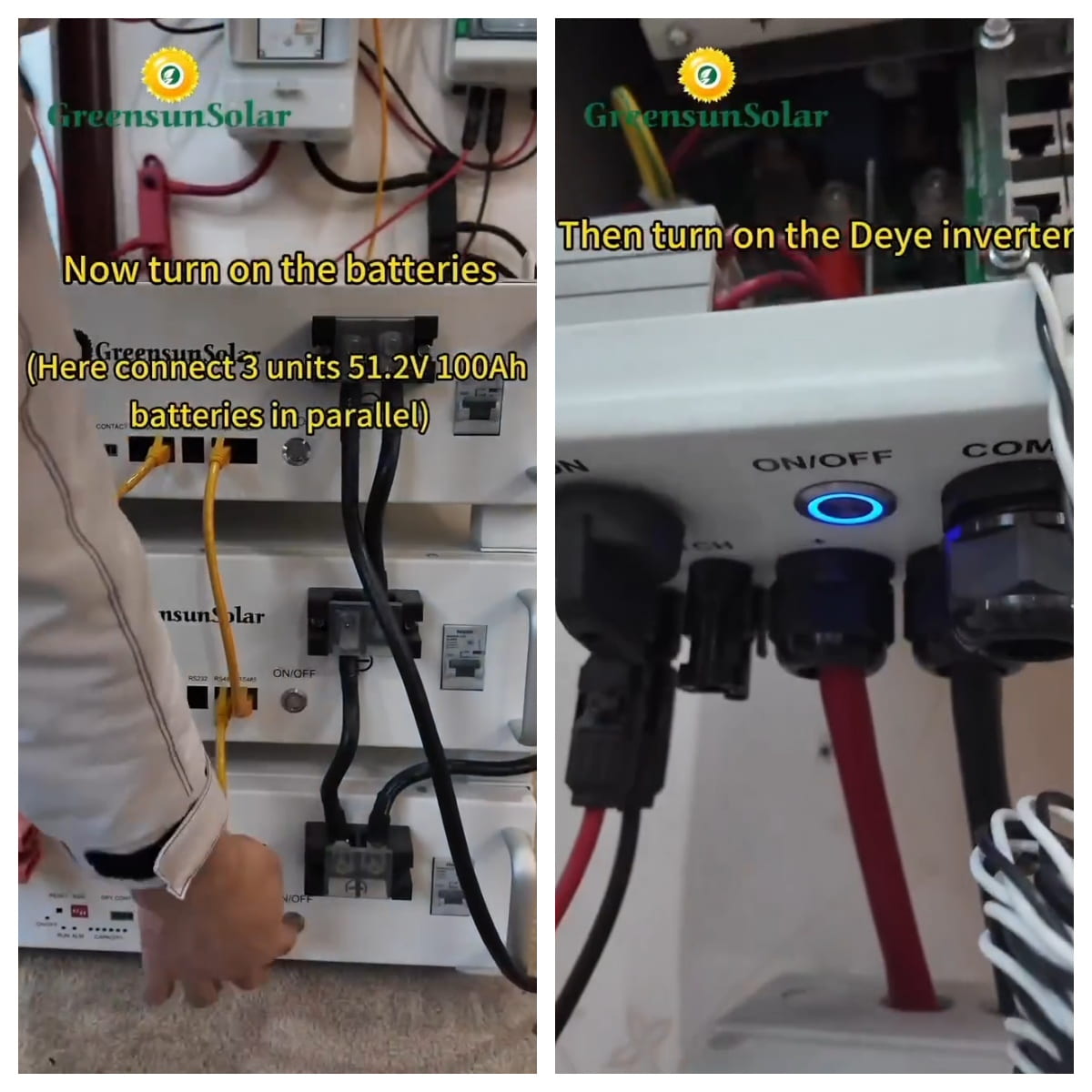

2. قم بتشغيل البطاريات (3 بطاريات 51.2 فولت 100 أمبير متصلة على التوازي)، ثم قم بتشغيل محول التيار الكهربائي Deye.

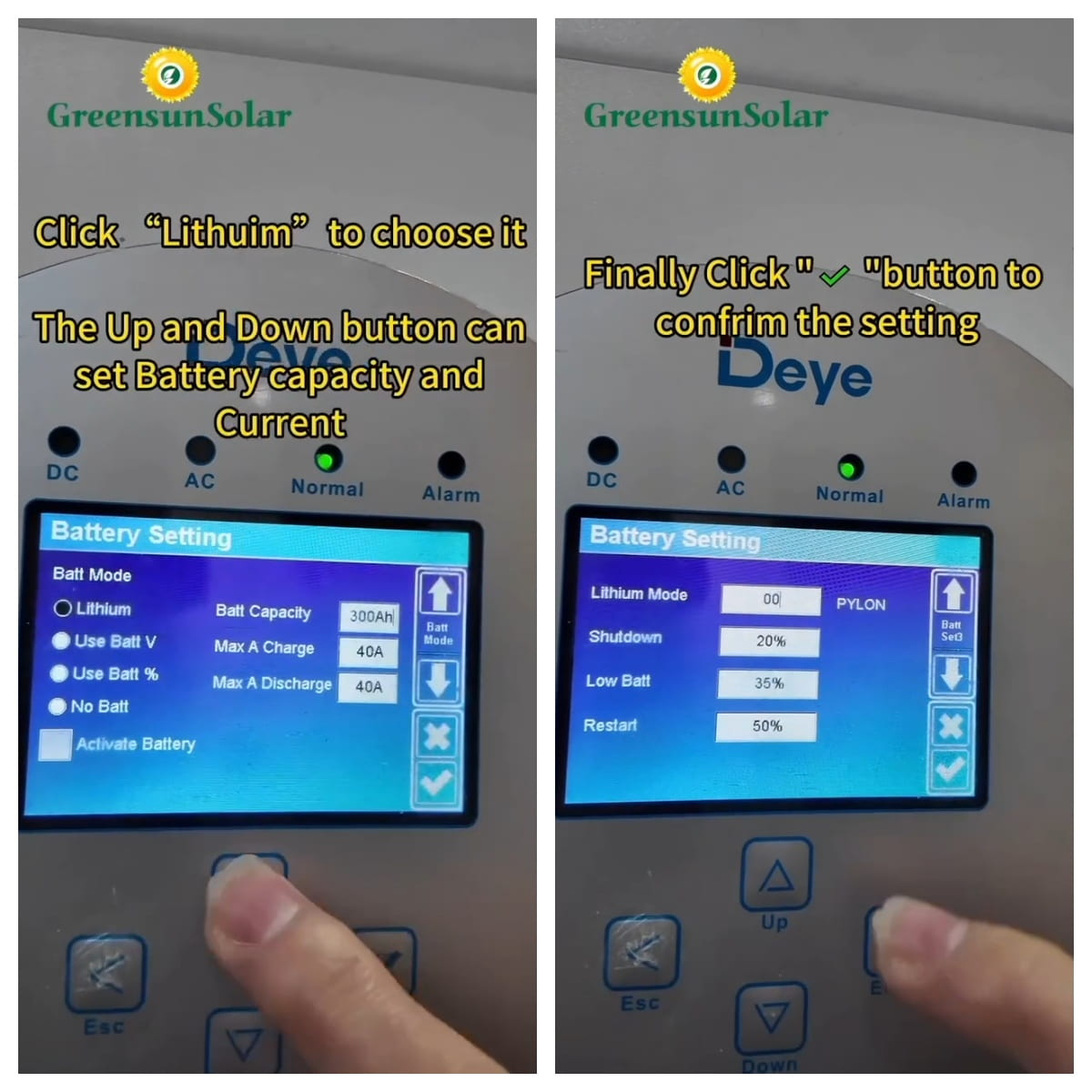

3. انقر على أيقونة "إعدادات النظام"، ثم انقر على "إعدادات البطارية". اختر "ليثيوم" وحدد سعة البطارية والتيار (بحسب نوع بطاريتك). أخيرًا، انقر على "√" لتأكيد الإعدادات.

4. اختر "00" كوضع الليثيوم، وهو بروتوكول بايلون.

5. انقر فوق "Li BMS" للتحقق من تفاصيل بطاريات الليثيوم المتصلة
