هل لديك معرفة بأنظمة تخزين الطاقة المبردة بالسوائل؟

يُخفّض التبريد السائل درجة الحرارة الداخلية للمعدات عن طريق تدوير سائل التبريد، مما يتطلب من المكونات المولدة للحرارة الحفاظ على اتصال جيد مع المشتت الحراري. وتُبدد عملية تبادل الحرارة في أنظمة التبريد السائل الحرارة في نهاية المطاف إلى البيئة الخارجية عبر مبرد سائل. ونظرًا لاحتواء المعدات على سائل، فإن أنظمة التبريد السائل توفر مستوى عالٍ نسبيًا من الحماية.

كيف يعمل؟

1. تولد بطارية تخزين الطاقة حرارة أثناء التشغيل.

2. يمتص سائل التبريد الحرارة من البطارية من خلال ألواح التبريد ويتم تدويره بواسطة مضخة مياه.

3. يتدفق سائل التبريد الساخن عبر المبخر، حيث ينقل الحرارة إلى مادة التبريد عن طريق التسبب في تبخر مادة التبريد.

4. يتم ضغط مادة التبريد وتدخل إلى المكثف، حيث تطلق الحرارة إلى البيئة عن طريق تبادل الحرارة مع الهواء.

5. يمر المبرد المكثف عبر صمام التمدد ويعود إلى المبخر، ليبدأ دورة جديدة.

المزايا

1. يعمل التبريد السائل على تسهيل تبديد الحرارة بشكل أكثر تجانسًا وكفاءة، مما يجعله مناسبًا بشكل خاص لسيناريوهات التشغيل عالية الطاقة.

2. يمكن لتوزيع درجة الحرارة بشكل موحد أن يحسن بشكل كبير من عمر دورة البطارية.

3. يعمل التبريد السائل بشكل فعال على كبح انتشار الهروب الحراري للبطارية، مما يقلل من مخاطر السلامة.

4. تعمل الأنظمة المبردة بالسوائل عادةً بهدوء أكبر من الأنظمة المبردة بالهواء.

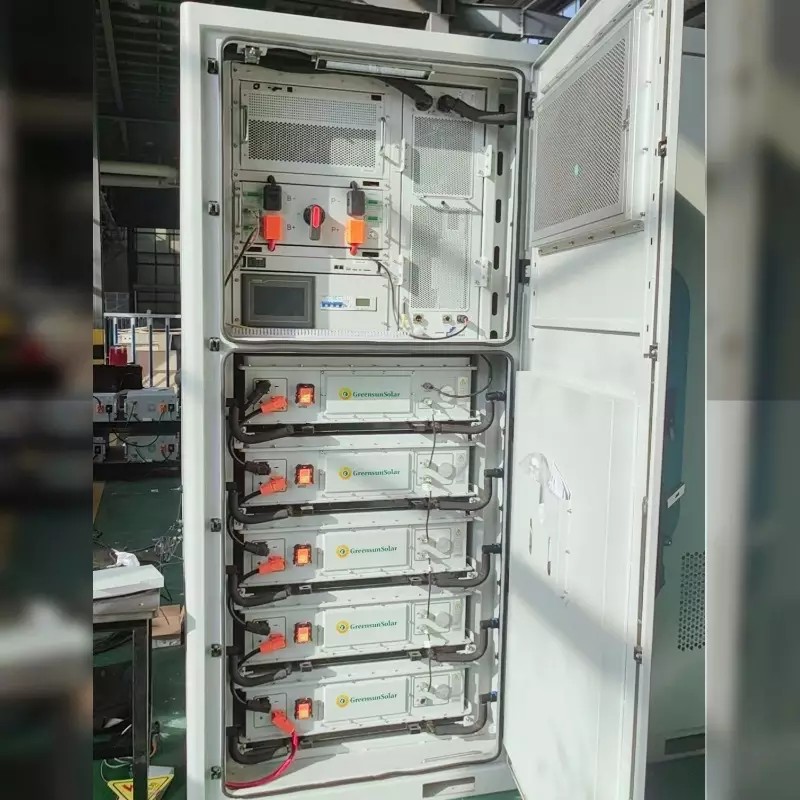

5. تساهم كفاءة تبديد الحرارة العالية في تقليل المساحة التي تشغلها أنظمة تخزين الطاقة. على سبيل المثال، نظام تخزين الطاقة المبرد بالسوائل من جرين صن بقدرة 125 كيلوواط/261 كيلوواط ساعة يشغل مساحة 1.68 متر مربع فقط، مما يوفر مساحة كبيرة.
